Neues erweitertes Steuerungskonzept: GAZDA G105 + KONLEN
So funktioniert dieses Regelsystem
In dieser Konfiguration sind der KONLEN-Regler und der GAZDA G105 in Reihe geschaltet. Das ist das Kernprinzip des Systems.
Der KONLEN KL-WT2-T wird als Hauptregler für die Raumtemperatur eingesetzt. Obwohl er mit einem externen Temperaturfühler ausgestattet ist und zur Regelung der Wassertemperatur verwendet werden kann, misst sein Fühler in dieser Konfiguration die Lufttemperatur im Raum.
Der Regler kann zum Beispiel so eingestellt werden, dass der Kessel bei 22,1°C einschaltet und bei 22,2°C ausschaltet. Eine Schaltdifferenz von nur 0,1°C ermöglicht es, die Raumtemperatur sehr genau und ohne große Temperaturschwankungen zu halten.
Der GAZDA G-105 hat eine andere Aufgabe. Er überwacht die Temperatur des Heizwassers und dient hauptsächlich als Temperaturbegrenzer und Sicherheitsregler. Erreicht die Wassertemperatur den am G-105 eingestellten Wert, wird der Kessel abgeschaltet, auch wenn der KONLEN-Regler noch Wärme anfordert.
Da beide Regler in Reihe geschaltet sind, kann der Kessel nur arbeiten, wenn beide Bedingungen erfüllt sind:
-
die Raumtemperatur liegt unter dem am KONLEN-Regler eingestellten Wert;
-
die Heizwassertemperatur liegt unter dem am GAZDA G-105 eingestellten Grenzwert.
In der Praxis regelt der KONLEN die Komforttemperatur im Raum, während der GAZDA G-105 die maximale Wassertemperatur begrenzt und die Heizungsanlage vor Überhitzung schützt.
Diese Anordnung ermöglicht es dem Kessel, direkt auf die tatsächliche Raumtemperatur zu reagieren und dabei eine unabhängige Begrenzung der Wassertemperatur beizubehalten.
Wichtig: KONLEN und GAZDA G-105 sind in Reihe geschaltet, nicht parallel.
Aktualisierte Konfiguration der dreiphasigen GAZDA BE- und GAZDA R- Kessel (ab 2026)
Ab Januar 2026 werden die dreiphasigen GAZDA BE und GAZDA R Heizkessel mit einer aktualisierten Bedienfeldkonfiguration geliefert.
Zusätzlich zum Temperaturregler GAZDA G105 umfasst die Standardausstattung nun ein dreiphasiges digitales Amperemeter mit drei Stromwandlern (CTs).
Dies gilt nur für 3×400-V-Modelle.
Einphasen-KE-Kessel bleiben unverändert.
Warum die aktuelle Überwachung wichtig ist
Die Leistung eines Elektrodenkessels hängt direkt von der Wasserleitfähigkeit ab.
Der tatsächliche Strom entspricht der tatsächlichen Wärmeleistung.
Obwohl Leitungswasser in den meisten europäischen Ländern typischerweise eine elektrische Leitfähigkeit von 200–300 µS/cm aufweist, können die tatsächlichen Bedingungen abweichen.
Das integrierte Amperemeter ermöglicht Ihnen Folgendes:
Phasenstrom in Echtzeit überwachen,
Korrekte Kessellast prüfen,
Die korrekte Wasserleitfähigkeit während der Inbetriebnahme sicherstellen.
Inbetriebnahme-Referenz
Vergleichen Sie nach der Installation den gemessenen Strom mit den Referenzwerten in den Tabellen der Bedienungsanleitung.
Ist der Strom zu gering, ist die Leitfähigkeit unzureichend.
Ist der Strom zu hoch, ist die Leitfähigkeit zu hoch.
Stimmen die Werte überein, funktioniert das System korrekt.
Diese Konfiguration beinhaltet keinen Energieverbrauchszähler.
Es bietet eine grundlegende operative Steuerung ohne unnötige Komplexität.
GAZDA G105 Temperaturregler
Dreipoliger Leistungsschalter
Leistungsschütz
Dreiphasen-Digitalamperemeter (1 DIN-Modul)
Drei Stromwandler (CTs)
Umwälzpumpe
Externer Raumthermostat (optional)
Sämtliche Schutzeinrichtungen und Leiterquerschnitte müssen den technischen Spezifikationen des jeweiligen Kesselmodells entsprechen.
Die R-Serie folgt der gleichen Steuerlogik wie die BE-Serie:
GAZDA G105 Temperaturregler
Dreipoliger Leistungsschalter
Leistungsschütz
Dreiphasen-Digitalamperemeter (1 DIN-Modul)
Drei Stromwandler (CTs)
Umwälzpumpe
Optionaler externer Raumthermostat
Der Hauptunterschied liegt in der internen Kesselkonstruktion und im Nennleistungsbereich.
Die Prinzipien der elektrischen Steuerung und Stromüberwachung bleiben unverändert.Alle Leiterquerschnitte und Schutzeinrichtungen müssen den Spezifikationen des ausgewählten R-Modells entsprechen.
.jpg)
Verdrahtungsplan für dreiphasige GAZDA BE Elektrodenkessel mit Konlen Wi-Fi-Thermostat und dreiphasigem Amperemeter.
In dieser Konfiguration wird das Heizsystem über den Konlen Wi-Fi-Thermostat (Smart Life / Tuya mobile Anwendung) gesteuert, während das dreiphasige digitale Amperemeter die Überwachung des elektrischen Stroms auf jeder Phase des Kessels ermöglicht.
Diese Verdrahtungskonfiguration gilt für die folgenden GAZDA BE Modelle :
3 kW
6 kW
9 kW
12 kW
15 kW
18 kW
25 kW
Leistungsstärkere BE-Modelle verwenden separate Verdrahtungskonfigurationen.
_edited_edited.jpg)
Verdrahtungsplan für dreiphasige GAZDA R-Elektrodenkessel mit Konlen Wi-Fi-Thermostat und dreiphasigem Amperemeter.
In dieser Konfiguration wird das Heizsystem über den Konlen Wi-Fi-Thermostat (Smart Life / Tuya mobile Anwendung) gesteuert, während das dreiphasige digitale Amperemeter die Überwachung des elektrischen Stroms auf jeder Phase des Kessels ermöglicht.
Diese Verkabelungskonfiguration gilt für die folgenden GAZDA R Modelle:
3 kW
6 kW
9 kW
12 kW
15 kW
In der unteren rechten Ecke des Diagramms sind auch die elektrischen Anschlüsse zu sehen, die bei Kesseln der R-Serie verwendet werden.
Die drei Anschlüsse L1, L2 und L3 sind die Phasenelektroden, während Anschluss N der Neutralleiteranschluss ist.
Diese Schaltpläne zeigen, wie ein dreiphasiger Elektrodenkessel – beispielsweise der GAZDA BE- oder R-Serie – angeschlossen wird, der vom GAZDA G105 -Thermostat und einer Umwälzpumpe gesteuert wird.
Tatsächlich funktioniert der gleiche einfache Aufbau mit jedem dreiphasigen Heizgerät: Industrieheizungen, Elektrokessel oder Tauchsieder.
Das System schaltet die Heizung automatisch bei der eingestellten Temperatur ein und aus – unkompliziert und perfekt geeignet für die zuverlässige tägliche Beheizung.
-g.jpeg)
This diagram shows the connection of a three-phase electrode boiler (for example, GAZDA BE series) using the GAZDA G105 thermostat.
It illustrates the main system components, including the 400V power supply, the contactor, the electrical connections, and the circulation pump.
The GAZDA G105 thermostat ensures simple and reliable operation, and also supports the connection of an external room thermostat for more precise temperature control.
Note: This wiring method is suitable not only for GAZDA boilers, but for most three-phase electric boilers and heaters.
-g.jpeg)
Dieses Diagramm zeigt den Anschluss eines dreiphasigen Elektrodenkessels der GAZDA R-Serie mit dem GAZDA G105-Thermostat.
Darin werden die wesentlichen Systemkomponenten wie 400V-Stromversorgung, Schütz, elektrische Anschlüsse und Umwälzpumpe dargestellt.
Der Thermostat GAZDA G105 bietet eine einfache Bedienung und unterstützt den Anschluss eines externen Raumthermostats für eine genaue Temperaturregelung.
Dieses Schema kann für fast jeden dreiphasigen Elektrokessel oder Heizgerät verwendet werden, nicht nur für Geräte der GAZDA-Serie.
.jpg)
Dieses Diagramm zeigt den Anschluss eines dreiphasigen Elektrodenkessels der GAZDA R-Serie mit dem GAZDA G105-Thermostat.
Darin werden die wesentlichen Systemkomponenten wie 400V-Stromversorgung, Schütz, elektrische Anschlüsse und Umwälzpumpe dargestellt.
Der Thermostat GAZDA G105 bietet eine einfache Bedienung und unterstützt den Anschluss eines externen Raumthermostats für eine genaue Temperaturregelung.
Dieses Schema kann für fast jeden dreiphasigen Elektrokessel oder Heizgerät verwendet werden, nicht nur für Geräte der GAZDA-Serie.
.jpg)
Dieses Diagramm zeigt den Anschluss eines dreiphasigen Elektrodenkessels der GAZDA R-Serie mit dem GAZDA G105-Thermostat.
Darin werden die wesentlichen Systemkomponenten wie 400V-Stromversorgung, Schütz, elektrische Anschlüsse und Umwälzpumpe dargestellt.
Der Thermostat GAZDA G105 bietet eine einfache Bedienung und unterstützt den Anschluss eines externen Raumthermostats für eine genaue Temperaturregelung.
Dieses Schema kann für fast jeden dreiphasigen Elektrokessel oder Heizgerät verwendet werden, nicht nur für Geräte der GAZDA-Serie.
Ab Januar 2025 sind wir vollständig auf die Verwendung des GAZDA G105-Thermostats umgestiegen, der sich durch seine Einfachheit und Benutzerfreundlichkeit auszeichnet. Das neue Modell ermöglicht den Anschluss eines externen Raumthermostats und macht die Heizungssteuerung noch komfortabler.
Im Gegensatz zum vorherigen Modell TP-16, bei dem Benutzer manchmal versehentlich die Modi wechselten (z. B. vom Heiz- in den Kühlmodus), was zu Schwierigkeiten führte, ist der GAZDA G105 für maximale Einfachheit ausgelegt. Das Gerät arbeitet ausschließlich im Heizmodus, wodurch Fehler ausgeschlossen und ein stabiler Betrieb des Heizsystems gewährleistet wird.
Nachfolgend finden Sie die aktualisierten Anschlussdiagramme für die KE-und BE- und R-Serie der Kessel.
.jpg)
.jpg)
Diese Schaltpläne zeigen die Verdrahtung von einphasigen Elektrodenkesseln der GAZDA KE-Serie mit einer Leistung von 1-4 kW (erstes Diagramm) und 5-8 kW (zweites Diagramm). Beide Varianten verwenden den G-105-Thermostat zur Temperaturregelung und einen Energiemonitor, der nicht nur den Energieverbrauch misst, sondern auch Stromstärke, Leistung, Spannung und weitere Systemparameter anzeigt.
🔹 Erstes Diagramm (1-4 kW) – geeignet für kleine Räume, Privathäuser oder Ferienhäuser mit einer 230V-Einphasenstromversorgung.
🔹 Zweites Diagramm (5-8 kW) – ebenfalls für eine 230V-Einphasenstromversorgung, enthält jedoch einen Schütz, der eine höhere Last im Vergleich zum ersten Diagramm unterstützt.
Beide Systeme verfügen über eine Umwälzpumpe, die eine gleichmäßige Wärmeverteilung im Heizsystem gewährleistet. Dank ihrer kompakten Bauweise und einfachen Installation sind diese Kessel eine ausgezeichnete Wahl für eine autonome Heizung.
Dieses Diagramm zeigt den Anschluss eines dreiphasigen GAZDA BE-Kessels unter Verwendung des GAZDA G105-Thermostats. Es zeigt die Hauptkomponenten des Systems, einschließlich der elektrischen Anschlüsse, des 400-V-Netzwerks und der Umwälzpumpe.
Der GAZDA G105-Thermostat sorgt für eine einfache und komfortable Bedienung und unterstützt den Anschluss eines externen Raumthermostats für eine präzisere Temperaturregelung.
Dieses Diagramm veranschaulicht den Anschluss eines dreiphasigen GAZDA R-Kessels unter Verwendung des GAZDA G105-Thermostats. Ähnlich wie das unten gezeigte Diagramm mit dem TP-16-Thermostat sind hier ebenfalls alle Hauptkomponenten des Systems dargestellt.
Der Hauptunterschied besteht darin, dass der GAZDA G105 eine einfachere und bequemere Steuerung bietet, dank seiner integrierten Unterstützung für den Anschluss eines externen Raumthermostats. Das Kunststoffgehäuse der Kessel der R-Serie macht eine Erdung überflüssig und erhöht die elektrische Sicherheit.
Ab Juli 2022 statten wir alle Schaltschränke für Einphasen- und Drehstromkessel mit Stromzählern aus.
Zusätzlich zu den verbrauchten Kilowatt werden auch Ampere und Volt für jede Phase, cosφ usw. angezeigt.Alle Schaltpläne gelten für beide Galan Und Gazda-Kessel. Der einzige Unterschied besteht darin, dass einphasige Gazda-Kessel keinen Erdungsanschluss haben, da diese Kessel mit dielektrischem Polymermaterial bedeckt sind und keine Erdung benötigen.
.jpg)
.jpg)
Dies ist ein einfacher Schaltplan für einphasige Kessel bis 4 kW.
Für einphasige Kessel mit 5 und 6 oder 8 kW. Es unterscheidet sich vom vorherigen Schema durch einen anderen (leistungsstärkeren, bis zu 63 A) Magnetschütz und einen anderen Hauptschalter (von 25 A auf 40 A).
.jpg)
Dies ist ein einfacher Schaltplan für einphasige Schaltung GAZDA-Kessel bis 4 kW.
Für einphasig GAZDA-Kessel von 6 oder 8 kW. Es unterscheidet sich vom vorherigen Schema durch einen anderen (leistungsstärkeren, bis zu 63 A) Magnetschütz und einen anderen Hauptschalter (von 25 A auf 40 A).
Das Schema zeigt, wie ein Anschluss eines Lufttemperaturreglers an die vorhandene Steuereinheit mit einem Wassertemperaturregler angeschlossen wird. Als Beispiel ist Computherm q7 dargestellt, es ist jedoch möglich, jeden Lufttemperaturregler zu verwenden.
1-Externes Steuergerät (Raumthermostat, WLAN-Relais mit potenzialfreien Kontakten usw.).
2-Umwälzpumpe
3-Stromversorgungsleitungen
1-Externes Steuergerät (Raumthermostat, WLAN-Relais mit potenzialfreien Kontakten usw.).
2-Umwälzpumpe
3-Steuerkasten (Überstromschutzschalter, Zähleranzeige
Strom, Spannung und aktuelle Leistungsaufnahme)
Diese beiden Schaltpläne der einphasigen Monoblockkessel von GAZDA GM-Serie. Der Unterschied zwischen den beiden Stromkreisen besteht darin, dass der zweite Stromkreis durch einen Stromzähler ergänzt wird (zusätzlich zu den Messwerten der verbrauchten Energie besteht die Möglichkeit, Strom und Spannung anzuzeigen).

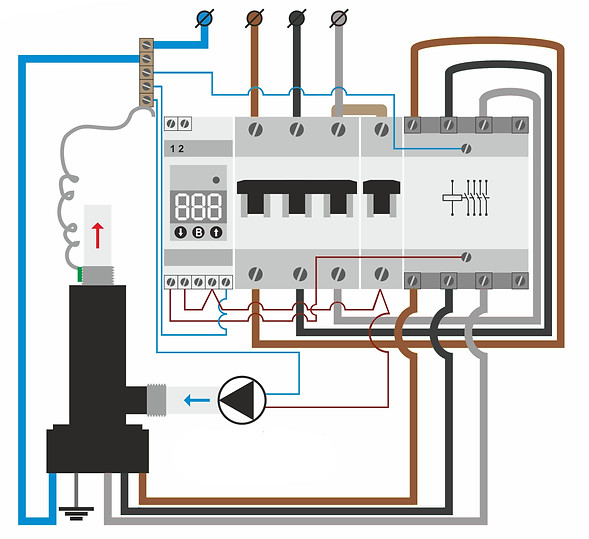

Schaltplan für Dreiphasenkessel wie Geyser 4.5, Geyser 6, Geyser 9, Geyser 12, Geyser 15, Geyser 18 und Volcano 25
Genau derselbe Schaltplan wie oben, jedoch mit der Möglichkeit, einen Luftthermostat anzuschließen
Dieses Schema zum Anschluss des Kessels Vulcan 36
Dieses Schema zum Anschluss des Kessels Vulcan 50
